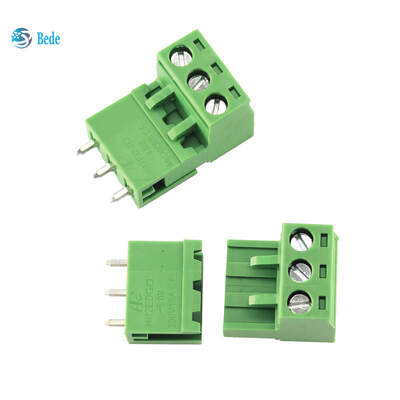

2EDGK-5.08 Đầu nối chân cắm PCB thẳng, Khối đầu cuối PCB màu xanh lá cây, 2~24 chân, 320V, 15A

Tổng quan sản phẩm

Các tính năng sản phẩm cốt lõi

• Thiết kế kết nối phổ quát: Cấu trúc chân thẳng bước ren 5.08mm tiêu chuẩn, tương thích hoàn hảo với đầu cắm cái 2EDGR-5.08, hỗ trợ các tổ hợp bố cục đấu dây đa dạng
• Kịch bản ứng dụng kép: Hoạt động cho việc lắp đặt bảng mạch PCB cố định và kết nối pluggable có thể tháo rời tại hiện trường, giúp cải thiện đáng kể tính linh hoạt trong thiết kế thiết bị
• Vật liệu cấp công nghiệp: Thân cách điện PA66 chống cháy UL94-V0, chống lão hóa và chống đánh thủng; chân đồng mạ thiếc giảm điện trở tiếp xúc và ngăn ngừa oxy hóa
• Chịu dòng & điện áp cao: Định mức IEC ổn định 20A 320V, hỗ trợ hoạt động mạch công nghiệp tải nặng
• Khả năng thích ứng nhiệt độ rộng: Hiệu suất đáng tin cậy từ -40℃ đến +105℃, áp dụng cho môi trường làm việc khắc nghiệt trong nhà và ngoài trời
• Có sẵn đầy đủ số chân: Thông số kỹ thuật đầy đủ từ 2P đến 24P, đáp ứng yêu cầu đấu dây đa kênh của các thiết bị khác nhau
• Lắp ráp & Thay thế dễ dàng: Thiết kế hàn xuyên lỗ tiêu chuẩn, vị trí chân chính xác, không cần thiết kế lại PCB khi thay thế

Thông số kỹ thuật

• Mã sản phẩm: 2EDGK-5.08
• Bước ren: 5.08mm
• Loại cấu trúc: Đầu cắm PCB chân thẳng, lắp xuyên lỗ
• Mã kết nối tương thích: Đầu cắm cái 2EDGR-5.08 phía dây
• Số chân có sẵn: 2P / 3P / 4P / 5P / 6P / 8P / 10P / 12P / 16P / 24P
• Vật liệu vỏ: PA66, chống cháy UL94-V0
• Vật liệu chân: Hợp kim đồng nguyên chất mạ thiếc
• Phương pháp đấu dây: Kết nối kẹp vít (đầu cắm cái tương ứng)
• Phương pháp lắp đặt: Hàn sóng xuyên lỗ PCB
• Phạm vi nhiệt độ hoạt động: -40℃ ~ +105℃
• Chứng nhận: Tuân thủ RoHS, REACH

Thông số hiệu suất điện

• Điện áp định mức IEC: 320V
• Dòng điện định mức IEC: 20A
• Điện áp định mức UL: 300V
• Dòng điện định mức UL: 15A
• Điện áp chịu xung: 4kV
• Phạm vi dây tối đa: 0.2mm² ~ 2.5mm²
• Điện trở tiếp xúc thấp: Dẫn điện ổn định dưới tác động của rung động và thay đổi nhiệt độ dài hạn

Kịch bản ứng dụng
