Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Số lượng pin: | 7 chân | Kích thước vỏ: | 12 |
|---|---|---|---|
| vật liệu liên lạc: | Hợp kim đồng (Mạ vàng/bạc) | Kích thước liên hệ: | Φ1.0 |
| Điện áp định mức: | 250V | Dòng điện tối đa trên mỗi liên hệ: | 3.1a |
| Điện trở tiếp xúc: | 5mΩ | Chấm dứt: | Hàn |
| Chu kỳ chèn: | 250 | Nhiệt độ hoạt động: | -60oC~+85oC |
| Làm nổi bật: | Đầu nối OHS-BC-1-7/12-B1-1-B,Đầu nối siêu nhỏ,Đầu nối OHS-BC-1-7/12-P12-1-B |
||
Mô tả

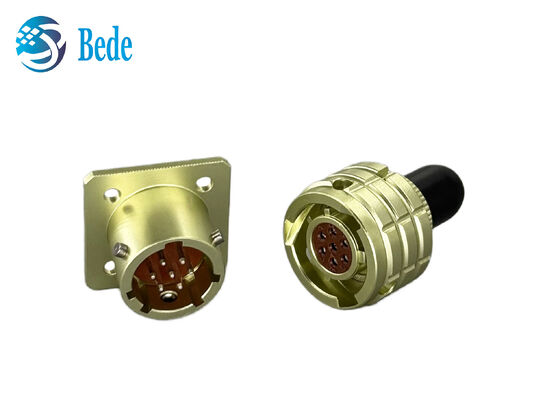

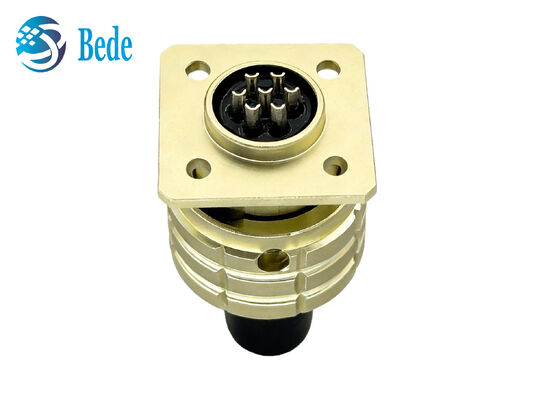

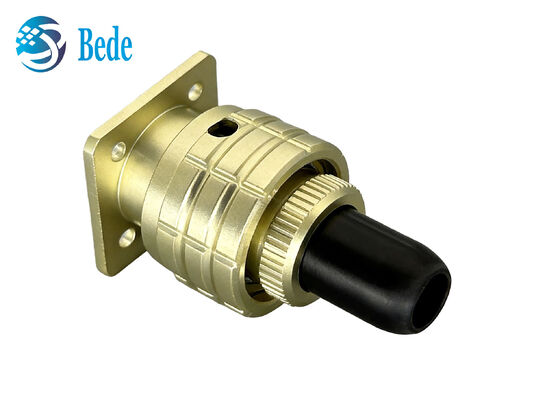

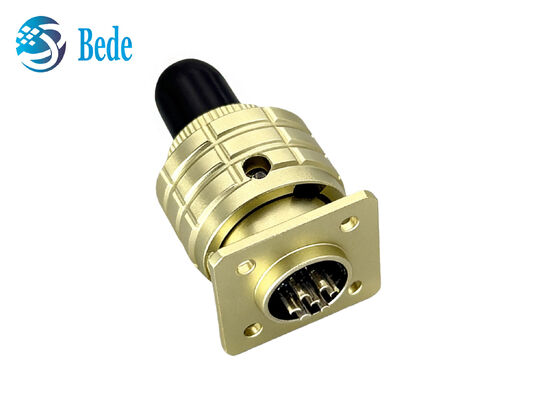

Các đầu nối bayonet siêu nhỏ của loạt OHS được thiết kế cho các hệ thống điện tử nhỏ gọn, nơi kết nối đáng tin cậy và hiệu quả không gian là điều cần thiết.Các đầu nối hình tròn cực nhỏ này là lý tưởng cho các thiết bị điện tử nhỏ gọnNó hỗ trợ định vị nhiều phím để cài đặt chính xác và kết hợp đáng tin cậy.
Thông số kỹ thuật
| Dòng sản phẩm | OHS Series Bayonet Ultra-Small Circular Connector | Phương pháp nối | Bayonet khóa |
| Phương thức liên lạc | 4 / 7 / 10 / 19 / 32 / 50 | Loại liên lạc | Pin & Socket |
| Điện áp định số | 250 V AC/DC250 | Kháng tiếp xúc | ≤ 5 mΩ |
| Nhiệt độ hoạt động | -60°C ~ +85°C |
Tính năng sản phẩm
Hiệu suất điện đáng tin cậy cho mạch AC và DC
Được thiết kế để truyền tín hiệu và điện năng ổn định, loạt OHS hỗ trợ các ứng dụng mạch AC và DC với hiệu suất điện nhất quán.Các dây liên lạc bọc vàng hoặc bạc cung cấp độ dẫn điện tuyệt vời, với kháng tiếp xúc thấp và ổn định kết nối đáng tin cậy trong quá trình hoạt động lâu dài.
Cơ chế khóa đao an toàn
Thiết kế giao phối nhanh và không giao phối với nhiều tùy chọn khóa để sắp xếp chính xác và kết nối an toàn.
Kết nối điện ngoài trời và môi trường khắc nghiệt
Đối với các ứng dụng tiếp xúc với rung động, thay đổi nhiệt độ, bụi hoặc độ ẩm, các phiên bản OHS kín cung cấp bảo vệ môi trường tăng cường.Chúng phù hợp với các hệ thống điện tử ngoài trời và thiết bị công nghiệp hoạt động trong điều kiện khó khăn.
Ứng dụng thay thế thiết bị công nghiệp tiêu chuẩn Nga
Các đầu nối OHS Series được thiết kế như một sự thay thế tương thích cho các đầu nối dòng ONS-BS tiêu chuẩn Nga. Chúng phù hợp với việc nâng cấp thiết bị công nghiệp, dự án thay thế bảo trì,và hệ thống điện ban đầu được thiết kế với giao diện tiêu chuẩn Nga.
| Tính năng | Lợi ích |
|---|---|
| Kích thước cực nhỏ | Tiết kiệm không gian cài đặt |
| Nhiều tùy chọn pin | Hỗ trợ các thiết kế mạch khác nhau |
| Bayonet khóa | Kết nối nhanh và khóa đáng tin cậy |
| Độ tin cậy liên lạc cao | Giao thông tín hiệu ổn định |
| Thiết kế cấp công nghiệp | Thích hợp cho môi trường đòi hỏi |
Ứng dụng
Hệ thống tự động hóa và điều khiển công nghiệp
Ứng dụng ngoài trời và môi trường khắc nghiệt
Thiết bị truyền thông và vô tuyến
Thay thế thiết bị tiêu chuẩn của Nga
Kích thước và bố trí
Các kích thước bên ngoài được hiển thị trong hình bên dưới. Xin tham khảo chúng và xác định xem chúng có phù hợp với sản phẩm của bạn không.
Mẹo cài đặt
Đặt vị trí phím kết nối đúng.
Đưa nút vào ổ cắm.
Chuyển vòng khóa bayonet cho đến khi hoàn toàn an toàn.
Kiểm tra sự ổn định của kết nối trước khi vận hành.
Các khuyến nghị bảo trì
Giữ các kết nối liên lạc sạch sẽ.
Tránh uốn cong quá nhiều dây cáp.
Kiểm tra cơ chế khóa thường xuyên.
Câu hỏi thường gặp
Các cấu hình liên lạc nào có sẵn cho đầu nối OHS Series?
A:Dòng OHS có sẵn với nhiều thiết lập liên lạc, bao gồm 4, 7, 10, 19, 32 và 50 liên lạc.mạch điều khiển, và các hệ thống điện nhỏ gọn.
Làm thế nào để đảm bảo chất lượng của các đầu nối?
A: Chúng tôi thực hiện kiểm soát chất lượng nghiêm ngặt trong suốt quá trình sản xuất.và độ tin cậy cơ học trước khi vận chuyểnCác mẫu sản xuất trước cũng có sẵn để khách hàng chấp thuận trước khi sản xuất hàng loạt.
Bạn có cung cấp mẫu trước khi đặt hàng hàng loạt?
A: Có. Các mẫu có sẵn để thử nghiệm và đánh giá trước khi sản xuất hàng loạt. Điều này cho phép khách hàng xác minh kích thước kết nối, hiệu suất kết hợp,và đặc điểm điện trước khi đặt đơn đặt hàng lớn hơn.
Tại sao lại chọn các đầu nối của anh?
Chúng tôi tập trung vào việc cung cấp các giải pháp kết nối tròn đáng tin cậy với giá cả cạnh tranh, khả năng sản xuất ổn định và hỗ trợ kỹ thuật chuyên nghiệp.Kinh nghiệm của chúng tôi trong các đầu nối công nghiệp cho phép chúng tôi cung cấp cả các sản phẩm tiêu chuẩn và các giải pháp kết nối tùy chỉnh cho khách hàng toàn cầu.
Bao bì và giao hàng
Các giải pháp đóng gói tùy chỉnh có sẵn
Thời gian sản xuất nhanh
Hỗ trợ vận chuyển toàn cầu
