Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Kiểu lắp: | Gắn bảng | GHIM: | 35 Ghim |
|---|---|---|---|
| Số phần nữ: | 1-776164-1 | Nam Phần Không.: | 1-776231-1 |
| Vật liệu: | Đen PA66+GF (UL94 V-0), Hợp kim đồng (thiếc/mạ vàng) | Phạm vi nhiệt độ: | -40℃~+125℃ |
| Đánh giá chống thấm nước: | IP67 | Số lượng hàng: | 3 |
| Làm nổi bật: | Đầu nối ECU ô tô 35 chân,Đầu nối ECU ô tô 1-776164-1,Đầu nối ECU AMP |
||

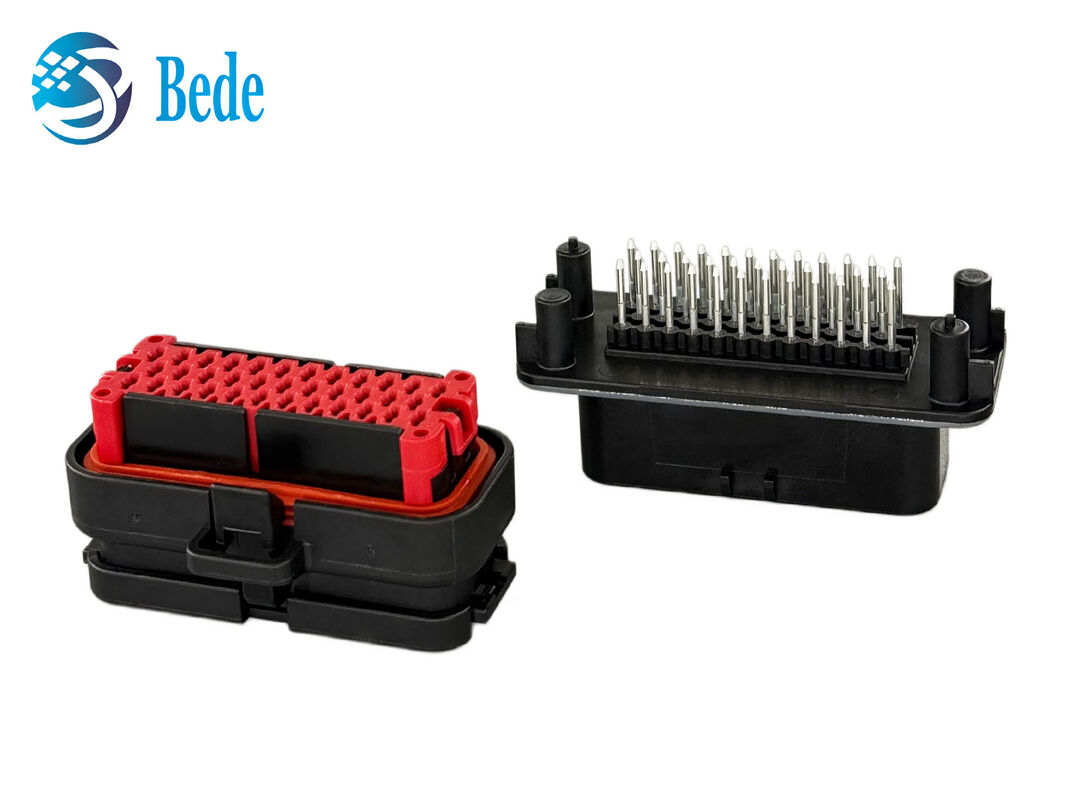

TE AMPSEAL 1-776231-1 là một bộ đầu nối dây-bo mạch dọc 35 vị trí. Nó có các chân cắm mạ vàng 1.3mm 17A, khoảng cách 4mm, kết nối xuyên lỗ PCB và khả năng chống thấm IP. Hoạt động từ -40°C đến 125°C và đạt chuẩn UL 94V-0, nó cung cấp kết nối nguồn và tín hiệu đáng tin cậy.
Thông số kỹ thuật sản phẩm
|
Thành phần |
Tính năng |
Mã sản phẩm TE |
Thông số kỹ thuật |
|
Mã sản phẩm |
35 VỊ TRÍ, đường kính chân 1.3, Bộ đầu nối, 180 độ, Mã màu 1 |
1-776231-1 |
Đầu nối PCB dọc xuyên lỗ |
|
Dòng định mức |
Lên đến 17A mỗi chân, khu vực tiếp xúc mạ vàng |
- |
Ứng dụng mạch nguồn & tín hiệu |
|
Kiểu lắp đặt |
Dọc, kết nối hàn xuyên lỗ với PCB |
- |
Kết nối dây-bo mạch |
|
Loại đầu nối |
Được che chắn hoàn toàn, 35 chân dọc, 3 hàng, khoảng cách 4mm |
1-776231-1 |

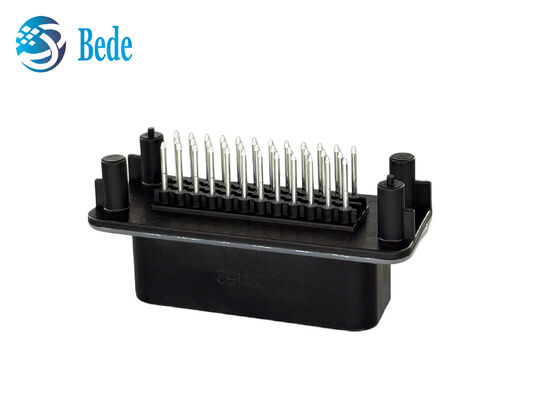

Đầu nối đực PCB dọc |
|

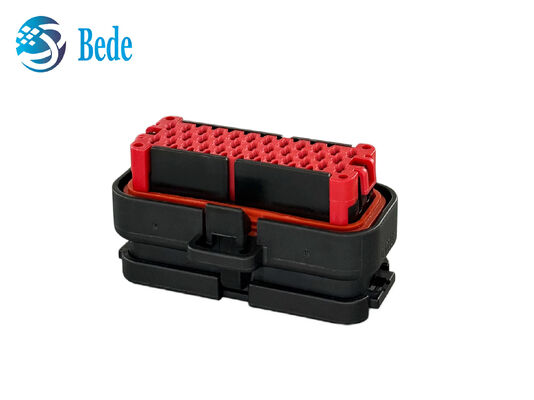

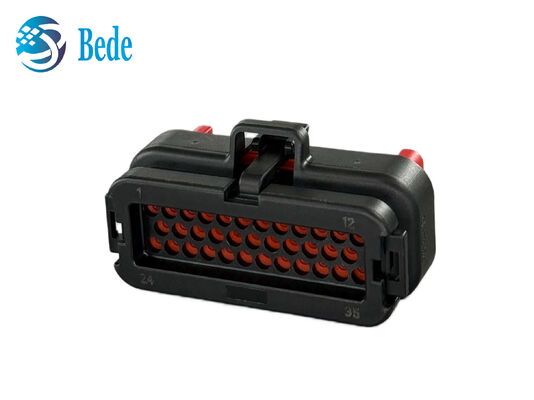

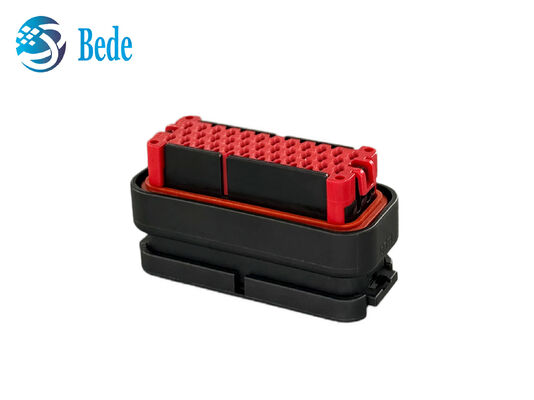

Vỏ cái (Phía dây) |
Gioăng silicon tích hợp, khóa phụ màu đỏ, lẫy |
776164-1 |
Đầu nối cái chống nước IP67 |
|
Khả năng chống thấm |
Thiết kế có thể chống thấm |
- |
Phù hợp cho môi trường kín |
|
Tính năng vỏ |
Vỏ màu đen, mã khóa 1, xếp hạng chống cháy UL 94V-0 |
- |
Cấu trúc công nghiệp chắc chắn |
|
Nhiệt độ hoạt động |
-40°C đến 125°C |
- |
Khả năng tương thích môi trường rộng |
• Hiệu suất điện: Chân mạ vàng 1.3mm định mức lên đến 17A cho truyền tải nguồn và tín hiệu đáng tin cậy
• Lắp đặt PCB: Kết nối hàn xuyên lỗ dọc với khoảng cách 4mm trên 3 hàng
• Độ bền môi trường: Thiết kế có thể chống thấm, dải nhiệt độ hoạt động từ -40°C đến 125°C
• Tuân thủ an toàn: Vỏ màu đen đạt xếp hạng chống cháy UL 94V-0 với mã khóa 1 để kết nối an toàn
• Hệ thống điện ô tô yêu cầu kết nối nguồn và tín hiệu kín
• Thiết bị điều khiển công nghiệp và các ứng dụng dây PCB trong môi trường khắc nghiệt
• Máy móc vận tải và máy móc địa hình yêu cầu kết nối chống rung
• Mô-đun truyền tải nguồn và tín hiệu trong môi trường công nghiệp nhiệt độ cao
• Thiết bị điện yêu cầu bảo vệ chống cháy UL 94V-0 và kết nối dây-bo mạch ổn định
Đầu nối dây-bo mạch dọc kín này có 35 chân mạ vàng 17A, hàn xuyên lỗ, căn chỉnh chính xác, xếp hạng UL 94V-0 và chịu nhiệt độ rộng, yêu cầu hàn cẩn thận và khóa đúng trong quá trình lắp đặt cho các ứng dụng nguồn và tín hiệu đáng tin cậy.
