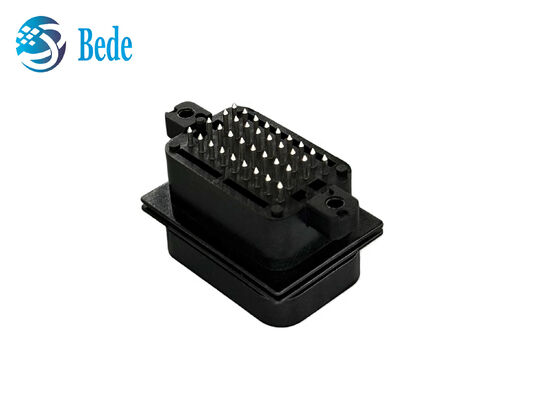

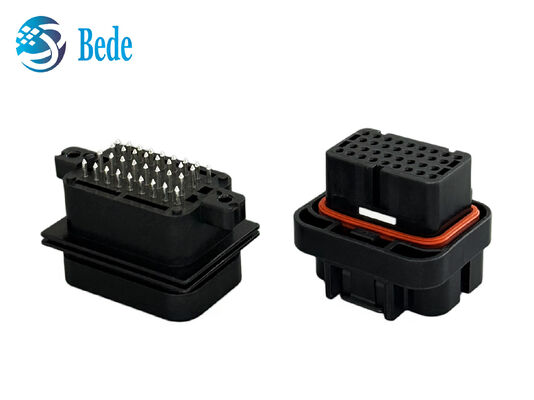

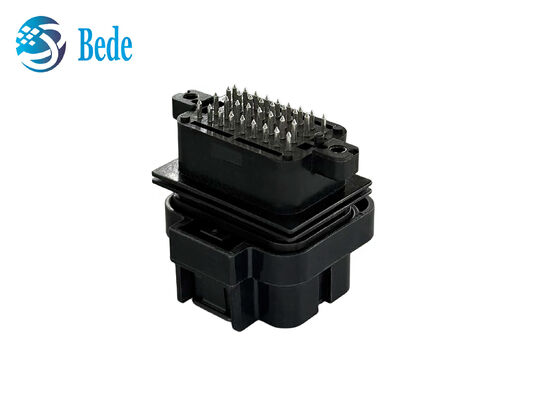

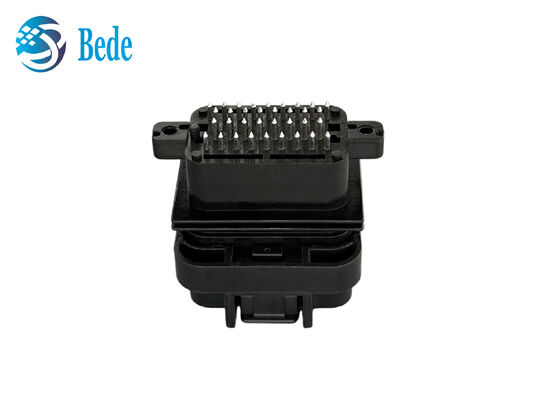

Đầu nối ECU ô tô 34 chân Chống nước Giắc cắm và Ổ cắm Tương thích với TE 4-1437290-0 và 2-6447232-3

Mô tả

Bộ kết nối ECU ô tô 34 chân này được thiết kế cho các kết nối điện ổn định trong hệ thống điều khiển điện tử xe.nó có bố trí 34 vị trí nhỏ gọn và cấu trúc kín cho các ứng dụng ô tô, nơi bảo vệ và ổn định kết nối là quan trọngLớp kết nối được làm bằng nhựa kỹ thuật cấp ô tô, trong khi hệ thống niêm phong giúp bảo vệ khu vực kết nối khỏi nước, bụi và các chất gây ô nhiễm bên ngoài khác.Thiết kế chống nước của nó giúp duy trì hiệu suất ổn định trong điều kiện ô tô thông thường như rung độngBộ kết nối bao gồm các thành phần ghép nối cho các ứng dụng bên sợi dây và bên PCB, cung cấp sự tham gia cơ học an toàn và kết nối điện đáng tin cậy.Được thiết kế như một sự thay thế tương thích với TE 4-1437290-0 và 2-6447232-3, đầu nối này phù hợp cho dây chuyền dây chuyền ô tô, module ECU, cảm biến, hệ thống chiếu sáng và các thiết bị điều khiển điện tử khác.

Thông số kỹ thuật

Tính năng sản phẩm

• Được làm từ nhựa kỹ thuật cấp ô tô với cấu trúc lồng kín, cung cấp một giải pháp thực tế cho hệ thống điện tử xe.

• Cấu trúc niêm phong giúp giảm sự xâm nhập của nước, bụi và các chất gây ô nhiễm khác, làm cho đầu nối phù hợp với môi trường ô tô ướt và phơi bày.

• Cấu hình 34 vị trí, 4 hàng cung cấp nhiều điểm kết nối trong một cơ thể kết nối nhỏ gọn, giúp đáp ứng các yêu cầu dây điện của ECU và các hệ thống điều khiển điện tử khác.

• Cấu trúc khóa và tính năng khóa tích hợp giúp hướng dẫn sự kết hợp chính xác và giữ cho đầu nối được gắn chặt trong quá trình vận hành xe.

• Được thiết kế như một sự thay thế tương thích cho TE 4-1437290-0 và 2-6447232-3, cung cấp một lựa chọn thực tế để thay thế hoặc phát triển các bộ kết nối ô tô tương thích.

• Các kết nối bên dây hỗ trợ các quy trình nghiền tiêu chuẩn, trong khi đầu trang bên PCB được thiết kế để hàn qua lỗ, hỗ trợ dây chuyền dây dẫn hiệu quả và lắp ráp PCB.

Ứng dụng

• Máy dây chuyền ô tô
  Thích hợp cho các tập hợp dây chuyền dây cáp đòi hỏi một kết nối an toàn, kín giữa các cáp xe và các mô-đun điện tử.

• Cảm biến xe
  Có thể được sử dụng để kết nối các cảm biến với ECU và các mô-đun điều khiển, hỗ trợ truyền tín hiệu ổn định trong các hệ thống điện tử ô tô.

• Hệ thống kiểm soát cơ thể
  Thích hợp cho thiết bị điện tử cơ thể như ánh sáng, điều khiển cửa, quản lý năng lượng và các chức năng điều khiển xe khác đòi hỏi kết nối nhiều vị trí.

• Hệ thống chiếu sáng ô tô
  Được thiết kế cho các điểm kết nối trong các bộ đèn xe, bao gồm các mô-đun điều khiển và giao diện dây chuyền dây chuyền.

• Xe công nghiệp và xe ngoài đường
  Thiết kế kín cũng có thể được xem xét cho thiết bị điều khiển điện tử được sử dụng trong xe tải, máy móc nông nghiệp, xe xây dựng và thiết bị di động khác.

1. Bước 1 Ước tính các thành phần
   Trước khi lắp ráp, hãy kiểm tra vỏ kết nối, đầu PCB, đầu cuối, dây, niêm phong và vòi niêm phong.

2. Bước 2 Ưu tiên các dây
   Chọn thiết bị đầu cuối và dây phù hợp theo yêu cầu ứng dụng.Sử dụng một công cụ chèn phù hợp để gắn kết đầu cuối chắc chắn với dây.

3. Bước 3 Ứng dụng thiết bị đầu cuối
   Đưa mỗi đầu cuối bị nghiền vào khoang chính xác từ phía sau của vỏ kết nối. Đẩy đầu cuối vào vị trí cho đến khi tính năng khóa được kích hoạt.Nhẹ nhàng kéo dây để kiểm tra rằng đầu cuối được giữ đúng.

4. Bước 4 Ước tính các thành phần niêm phong
   Hãy chắc chắn rằng các dây niêm phong được đặt đúng vị trí và đặt đúng chỗ. Đối với các khoang không sử dụng, lắp đặt các nút niêm phong phù hợp để giúp duy trì cấu trúc niêm phong và giảm sự xâm nhập của nước và chất gây ô nhiễm.

5. Bước 5 Ứng dụng đầu PCB
   Đặt đầu PCB theo chiều dọc theo bố cục PCB.Kiểm tra các khớp để xác nhận kết nối điện và sự ổn định cơ học thích hợp.

6. Bước 6 Ứng dụng kết nối
   Phân chỉnh các tính năng khóa của đầu nối bên dây và đầu PCB trước khi ghép nối. Đẩy hai phần lại với nhau đều cho đến khi cơ chế khóa được sử dụng đầy đủ.Đừng ép kết nối nếu các bộ phận không được sắp xếp chính xác.

7. Bước7~Làm kiểm tra cuối cùng
   Kiểm tra tập hợp hoàn thành cho vị trí đầu cuối chính xác, khóa an toàn, giữ dây đúng cách và hư hỏng có thể nhìn thấy.Xác minh rằng bộ kết nối được đặt hoàn toàn trước khi lắp đặt trong xe hoặc mô-đun điện tử.
   Ghi chú Hội nghị
   Sử dụng thiết bị đầu cuối, niêm phong, nút niêm phong, và các công cụ crimping phù hợp với thiết kế kết nối và thông số kỹ thuật dây.và quy trình lắp ráp nên được xác minh theo các vật liệu thực tế, thiết bị và quy trình sản xuất được sử dụng.

Câu hỏi thường gặp

1. Có phải 4-1437290-0 và 2-6447232-3 là cặp kết nối phù hợp?

   Trả lời: Vâng. Chúng đại diện cho các thành phần kết hợp bên dây và bên PCB của hệ thống kết nối.

2. Bạn có thể cung cấp mẫu trước khi sản xuất hàng loạt?

   A: Có. Các mẫu có thể được cung cấp cho kiểm tra kích thước, thử nghiệm ghép nối, đánh giá lắp ráp và xác minh ứng dụng trước khi đặt đơn đặt hàng sản xuất lớn hơn.

3. Thời gian dẫn thông thường cho đầu nối này là bao nhiêu?

   A: Thời gian dẫn phụ thuộc vào số lượng đặt hàng, cấu hình sản phẩm và yêu cầu sản xuất.chúng tôi sẽ xác nhận lịch trình giao hàng ước tính sau khi xem xét chi tiết đơn đặt hàng cụ thể.

4. Cổng kết nối có thể được tùy chỉnh không?

   A: Chúng tôi có thể thảo luận các tùy chọn tùy chỉnh dựa trên yêu cầu ứng dụng của bạn, bao gồm cấu hình kết nối, thiết kế nhà ở, sắp xếp đầu cuối, lắp ráp dây và đóng gói.

5. Làm thế nào tôi có thể xác nhận nếu đầu nối này phù hợp với ứng dụng của tôi?

   A:Vui lòng cung cấp số pin cần thiết, kết nối kết hợp hoặc số phần tham chiếu, kích thước dây, phương pháp lắp đặt, điều kiện môi trường và chi tiết ứng dụng.Nhóm của chúng tôi sau đó có thể giúp kiểm tra cấu hình kết nối và tương thích.
