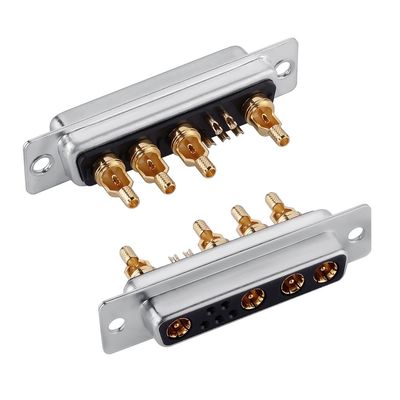

D-Sub hỗn hợp kết nối đồng trục RF / Power Conecector góc thẳng 9W4 cho PCB

Đầu nối đồng trục hỗn hợp D-Sub RF / Nguồn Góc phải Đầu nối 9W4 cho PCB

Chức năng và cách sử dụng


   Đầu nối DB hỗn hợp 9W4 này có 5 chân nguồn và 4 chân tín hiệu, được sử dụng trong quân sự, tự động hóa, robot và các lĩnh vực khác

Vật liệu và hiệu suất

1. Tất cả các chân tiếp xúc đều được làm bằng đồng thau gia công và mạ vàng hoàn toàn, có độ dẫn điện tốt và điện trở tiếp xúc rất thấp
2. Chất cách điện được làm bằng nhựa PBT đen với 30% sợi thủy tinh, xếp hạng chống cháy đáp ứng UL -94 -V0
3. Vỏ được làm bằng đồng thau, mạ niken để chống gỉ và có vẻ ngoài đẹp mắt

Điện vàCơ khí Đặc điểm

1. Định mức dòng điện tiếp xúc công suất cao: 10, 20, 30 hoặc 40 Ampe
2. Điện áp làm việc: 300V
3. Điện trở tiếp xúc công suất cao: Tối đa 10 milliohm
4. Điện áp chịu đựng điện môi: 1000 VAC trong 1 phút
5. Điện trở cách điện: Tối thiểu 2000 kOhms
6. Xếp hạng nhiệt độ: -55°C đến +125°C
7. Tần số vô tuyến: 0~3GHz
8. Lực chèn: 0.2~2 N/chân đối với các chân nguồn và 2~7 N/chân đối với Chân Tần số Vô tuyến
9. Lực rút:  0.2N/chân đối với các chân nguồn và 0.5 N/chân đối vớiChân Tần số Vô tuyến
10. Độ bền: 500 chu kỳ

Chi tiết kích thước sản phẩm và bố cục lỗ PCB được hiển thị bên dưới
