Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Phương pháp nối dây: | Hàn | Ghim: | 5 |
|---|---|---|---|
| Phong cách: | Gắn phía sau | Lỗ gắn: | 18mm |
| Chiều dài: | 100mm | kháng tiếp xúc: | 3Ω Max |
| Làm nổi bật: | Cáp RET 5 Chân BEDE,Cáp RET Gắn Bảng Điều Khiển,Cáp AISG RET 5 Chân |
||

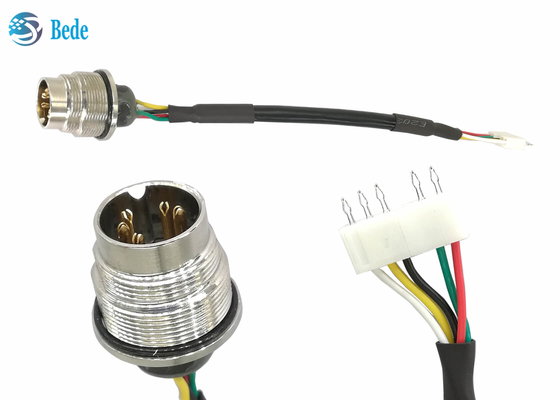

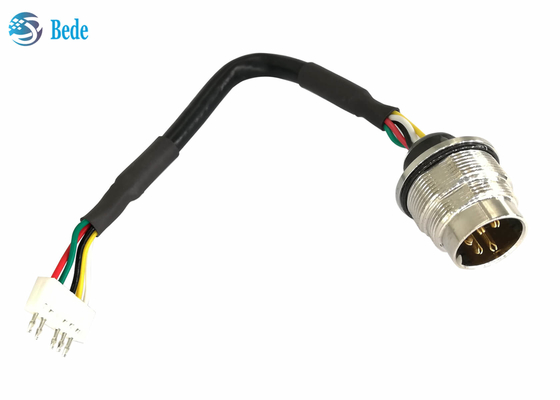

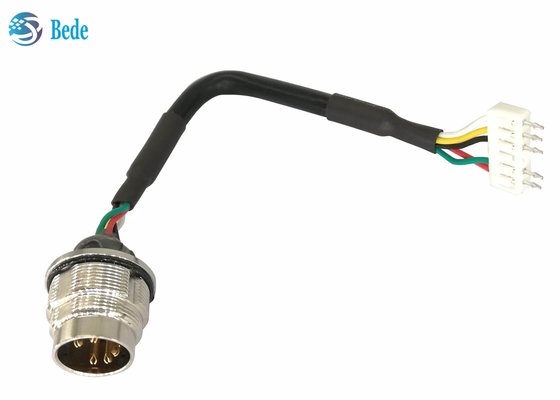

Cáp AISG RET Đầu nối AISG Gắn Bảng Điều Khiển Phía Sau Đầu Đực Đến Đầu Crimp 5 Chân
Cấu trúc
1. Chân tiếp xúc của đầu nối AISG, đồng thau mạ vàng
2. Vỏ đầu nối đực AISG, đồng mạ niken
3. Vòng chữ O chống thấm nước, vật liệu cao su
4. Keo epoxy để bịt kín dây và chống thấm nước
5. Ống co nhiệt, màu sắc và chiều dài có thể tùy chỉnh
6. Vỏ cáp có Chắn, cỡ cáp 5*22AWG
7. Chân tiếp xúc của đầu crimp, đồng thau mạ bạc
8. Đầu crimp 6 chân, chân thứ 3 không kết nối. Khối đầu cuối của đầu này có thể được tùy chỉnh
Vị trí chân
Sơ đồ chân đực dựa trên DIN EN 61076-2-106:2012-04 biến thể 08-a. Các chân đực 2, 4 và 8 không được sử dụng cho các ứng dụng AISG. Chân đực 1 không được sử dụng cho các cấu trúc mới, chỉ cần thiết để duy trì khả năng tương thích với các phiên bản cũ hơn. Phân bổ chân theo thông số kỹ thuật AISG.
