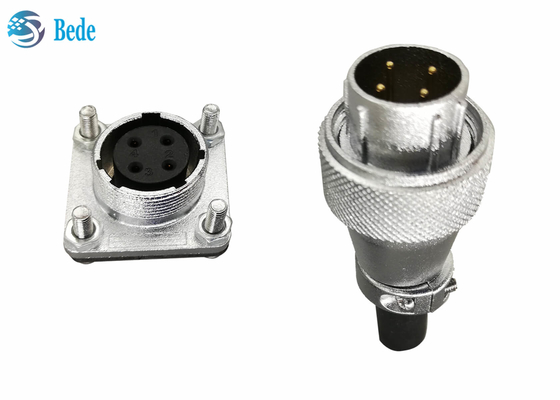

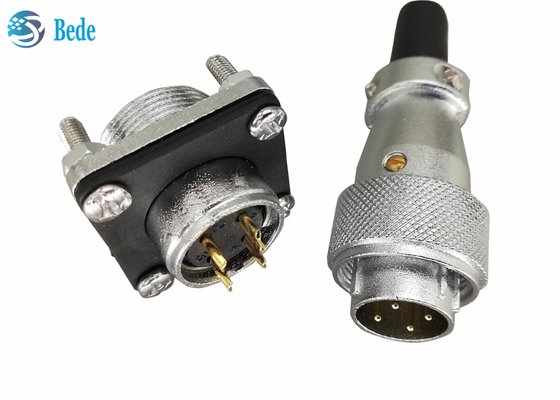

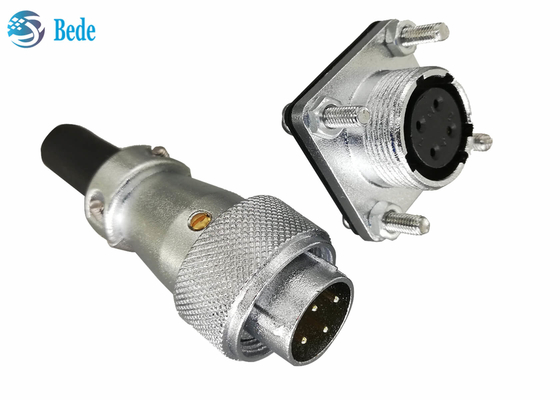

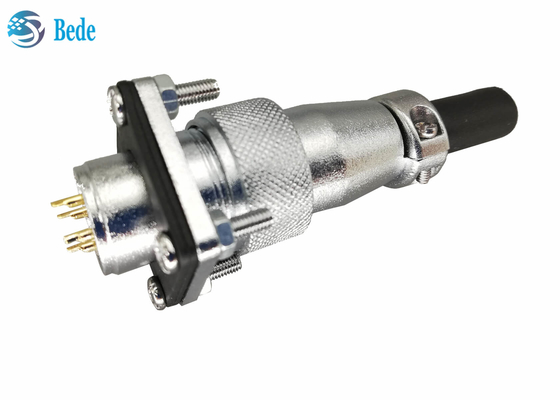

Đầu nối tròn WS20 5 6 7 8 chân với mặt bích vuông và nắp che bụi 500V 10A

Đầu nối tròn WS20 với mặt bích vuông và nắp che bụi 5 6 7 8 Pin 500V 10A

Mô tả Sản phẩm

   Đầu nối chất lượng quân sự với vỏ bằng hợp kim kẽm, chất cách điện bằng nhựa PPS và chân tiếp xúc bằng đồng mạ vàng.Đây là kiểu lắp bảng điều khiển, phương pháp đi dây là hàn, các lỗ lắp 20,5mm và 4 lỗ lắp mặt bích 2,3mm nên được dành riêng trên bảng.Đầu nối hình tròn này phù hợp với môi trường -40 ~ + 85 ℃, được sử dụng rộng rãi trong ngành quân sự, hàng hải, hàng không, thăm dò dầu khí, điều khiển công nghiệp và các lĩnh vực khác.

Chi tiết nhanh

• chân: 5 6 7 8
• nhiệt độ áp dụng: -40 ℃ ~ + 75 ℃
• dây áp dụng: 14AWG
• Thời gian cắm và rút phích cắm: ≥500
• Giao hàng mặc định là mô hình A trong hình dưới đây, nếu mô hình B được yêu cầu, vui lòng liên hệ với chúng tôi

Kích thước sản phẩm

Kết thúc dây: ΦD = 25,8mm L = 49,5mm Φd_{tối đa}= 11,6mm

Kết thúc lắp bảng điều khiển: Φd1 = M20 D = M22 L = 14mm L1 = 28mm L2 = 23mm

B = 22mm Φd = 20,5mm b = 22mm Φ = 3,2mm

Dữ liệu điện
