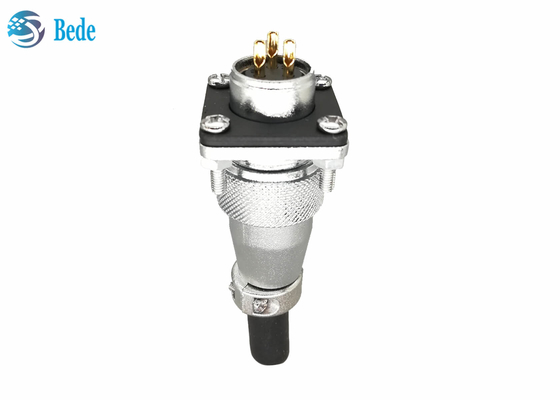

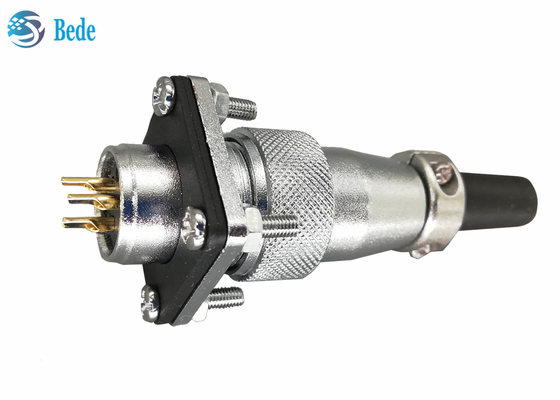

Mặt bích vuông và nắp che bụi Đầu nối hình tròn WS20 với 2 3 4 pin 500V 25A

Đầu nối tròn WS20 với mặt bích vuông và nắp che bụi 2 3 4 pin 500V 25A

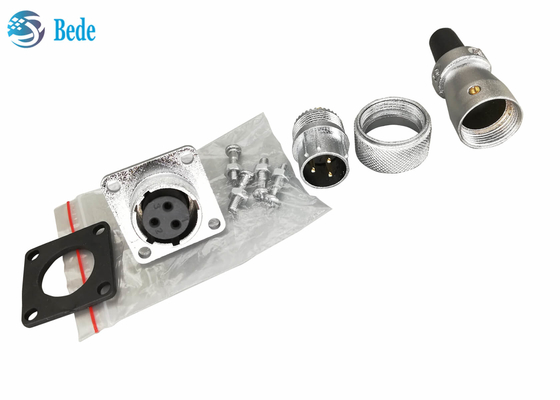

Cấu trúc sản phẩm

1.Miếng đệm cao su và tấm che bụi, hai mẫu như trong hình bên dưới, có hoặc không có tấm che bụi theo yêu cầu

2. Vỏ cho đầu gắn bảng điều khiển, hợp kim kẽm mạ crom,

3. Vỏ bọc cho đầu dây, hợp kim kẽm mạ crom,

4. Đai ốc, hợp kim kẽm mạ crom, được sử dụng để cố định nam và nữ sau khi kết nối

5. Vít, vòng đệm và đai ốc, vật liệu thép không gỉ, dùng để lắp chảo

6. Vỏ bọc cho dây, hợp kim kẽm mạ crom,

7. Vỏ bảo vệ cáp, vật liệu cao su,

8. Chất cách điện, nhựa kỹ thuật PPS

9. Chân tiếp xúc, chất liệu đồng thau mạ vàng

Chi tiết nhanh

• chân: 2 3 4
• nhiệt độ áp dụng: -40 ℃ ~ + 75 ℃
• dây áp dụng: 11AWG
• Thời gian cắm và rút phích cắm: ≥500
• Giao hàng mặc định là mô hình A trong hình dưới đây, nếu mô hình B được yêu cầu, vui lòng liên hệ với chúng tôi

Kích thước sản phẩm

Kết thúc dây: ΦD = 25,8mm L = 49,5mm Φd_{tối đa}= 11,6mm

Kết thúc lắp bảng điều khiển: Φd1 = M20 D = M22 L = 14mm L1 = 28mm L2 = 23mm

B = 22mm Φd = 20,5mm b = 22mm Φ = 3,2mm

Dữ liệu điện
