Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Vật liệu nhà ở: | Hợp kim kẽm mạ Chrome | Tài liệu liên hệ: | Đồng thau mạ vàng |
|---|---|---|---|
| Vật liệu cách nhiệt: | PPS nhựa | Nhiệt độ áp dụng: | -50~+80oC |
| Xếp hạng hiện tại: | 10A | Điện áp định mức: | 500V |
| Làm nổi bật: | Đầu nối tròn 3 chân mạ Chrome,Đầu nối tròn 2 chân 500V,Đầu nối tròn 4 chân 500V |
||

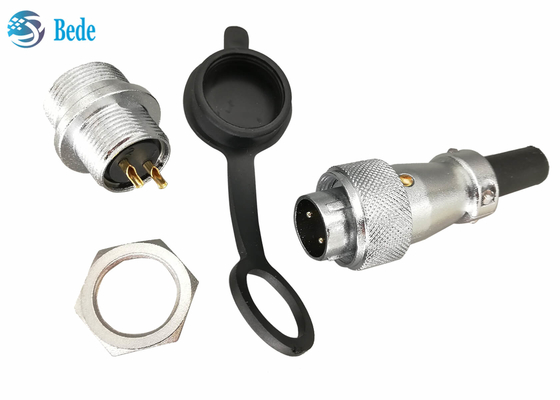

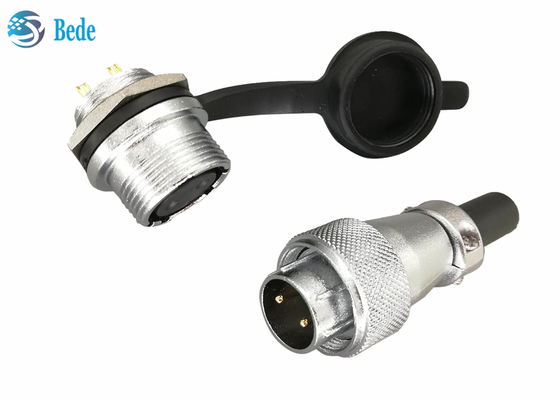

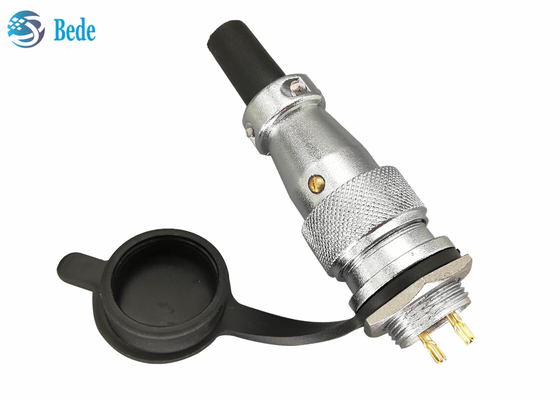

Đầu nối tròn WS16, Đầu nối gắn bảng điều khiển 2 3 4 chân 10A 500V Với nắp che bụi
Cấu trúc sản phẩm
1. Nắp che bụi, nhựa mềm PVC
2&3, vỏ đầu nối đực / cái, hợp kim kẽm mạ crôm, vật liệu cách điện bên trong là nhựa PPS
4. Đai ốc, vật liệu hợp kim kẽm mạ crôm, dùng để cố định đầu đực và đầu cái sau khi kết nối
5. Vỏ, vật liệu hợp kim kẽm mạ crôm, dùng để cố định đầu đực và cáp
6. Ống bảo vệ cáp, nhựa mềm PVC, phù hợp với đường kính cáp 6mm
7. Đai ốc để gắn bảng điều khiển
8. Chân tiếp xúc, vật liệu đồng thau mạ vàng
Kích thước sản phẩm
Đầu nối dây: ΦD=21 L=44.8mm Φd max=10mm
Đầu gắn bảng điều khiển: d=M16 D=M18 Cmax= 5mm L= 9.7mm L1=26 mm L2= 22mm B= 21mm
Lỗ gắn: Φd=16mm h=15.4mm
Thông báo
Mặc định của chúng tôi là đầu nối dây là đầu nối đực và đầu gắn bảng điều khiển là đầu nối cái, như hình A, nếu cần loại B, vui lòng liên hệ trước với chúng tôi
Dữ liệu điện
| chân | dòng điện định mức | điện áp định mức | đường kính lỗ tiếp xúc | điện trở tiếp xúc | tiết diện dây (AWG) |
| 2 / 3 | 10A | 500V | φ1.5 | 2.5mΩ | 14 |
| 4 | 5A | 500V | φ1.0 | 5mΩ | 18 |
Sản phẩm tương tự
Trang này nói về WS16, WS20, WS24, WS28 đang được bán, dòng sản phẩm này cũng bao gồm chế độ kết nối dây, chế độ mặt bích vuông, vui lòng liên hệ với chúng tôi nếu bạn quan tâm
