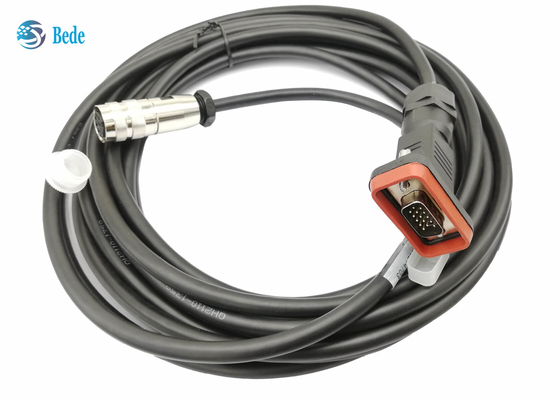

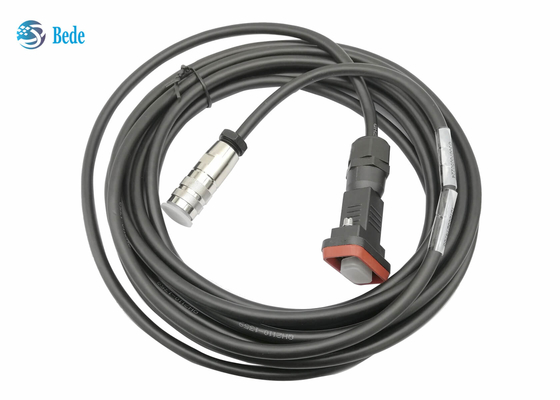

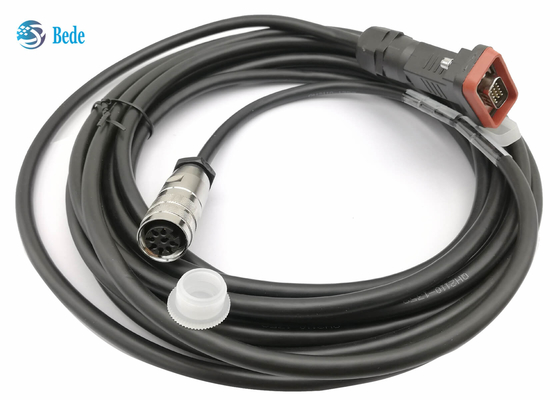

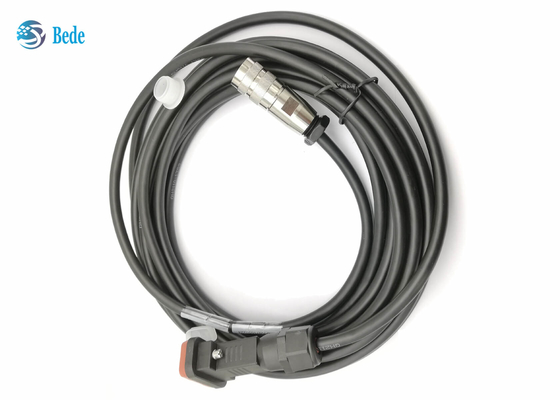

Cầu nhảy điều khiển RET Cáp AISG DB15 Nam sang AISG 8 Pin Nữ 6 Mét

Cáp điều khiển AISG RET Jumper DB15 Nam sang AISG 8 Pin Nữ 6 Mét

Sự mô tả

Cáp AISG này (Nhóm tiêu chuẩn giao diện ăng-ten) được sử dụng để kết nối RCU (Thiết bị điều khiển từ xa) và RRU (Thiết bị vô tuyến từ xa), cấp dữ liệu và cấp nguồn cho các thành phần hệ thống RET (Nghiêng điện từ xa).Nó được sử dụng rộng rãi trong các mạng 3G, 4G và 5G, đặc biệt thích hợp cho các ăng-ten 3G, 4G và 5G ESC, bộ khuếch đại tháp và thiết bị trạm gốc.

Chúng tôi cung cấp chiều dài hàng loạt của nó, 3M, 6M, 10M, vv Chiều dài chân cũng có thể được tùy chỉnh, vui lòng liên hệ với chúng tôi.

Thuận lợi

• Thích hợp cho các môi trường phức tạp với các trạm gốc ăng ten,-40 ° C ~ + 85 ° C
• thích hợp cho môi trường ngoài trời lâu dài, chống cháy, chống lão hóa tia cực tím, chống thấm nước
• Đầu nối chất lượng cao, tuổi thọ giao phối hơn 500 lần

Dữ liệu điện

Về cáp:

1. Cáp 4 lõi, đường kính 8mm, với lớp bảo vệ bằng hợp kim nhôm-magiê, độ phủ hơn 85%
2. Dây dẫn bên trong là dây đồng đóng hộp có khả năng dẫn điện tốt
3. Các thông số chung của cáp như trong hình dưới đây, nó là2 x 0,75mm2(20 AWG) mắc cạn (nguồn) 2 x 0,25mm2(23 AWG) cáp xoắn đôi (dữ liệu) 6 dây dẫn đường kính 7mm (0,26 inch)
4. chúng tôi cũng cung cấp một loại cáp tiêu chuẩn thấp khác để giảm chi phí:2 x 0,41mm2(21AWG) mắc kẹt (nguồn) 2 x 0,21mm2(24 AWG) cáp xoắn đôi (dữ liệu) 6 dây dẫn đường kính 7mm (0,26 inch)
5. về miếng đệm bên ngoài của cáp, có vật liệu PU hoặc PVC cho ý kiến ​​của bạn,hiệu suất của PU tốt hơn và giá của PVC thấp hơn

Giới thiệu về trình kết nối:

  Theo đặc điểm kỹ thuật AISG C485 V1.1, bố trí chân cái dựa trên biến thể DIN EN 61076-2-106: 2012-04 08-a, chân 2, 4 và 8 không được sử dụng cho các ứng dụng AISG, nhưng phải đảm bảo rằng các đầu nối đực được tải đầy đủ theo DIN EN 61076-2-106: 2012-04 biến thể 08-a có thể cắm được;pin 1 sẽ không được sử dụng cho các cấu trúc mới, chỉ cần thiết để giữ khả năng tương thích với các phiên bản cũ hơn.

Tính chất cơ học
