Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Vật liệu tiếp xúc: | Đồng thau mạ vàng | Loại vắt: | hàn |
|---|---|---|---|
| Điện áp giữ lại: | 500V | nhiệt độ áp dụng: | -55 ~ +105 |
| Cài đặt: | Cài đặt nhanh chóng | Vật liệu: | Hợp kim kẽm |
| Không thấm nước: | IP68 | Màu sắc: | Bức tranh màu xanh đậm |
| Làm nổi bật: | Bộ kết nối sợi tròn nữ,Máy kết nối dây tròn nam,Bộ kết nối dây tròn của Liên Xô |
||

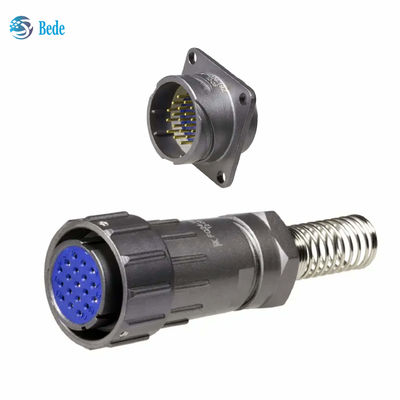

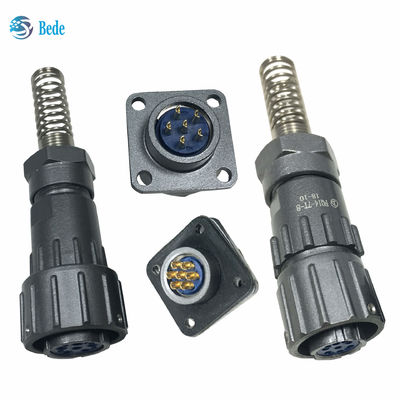

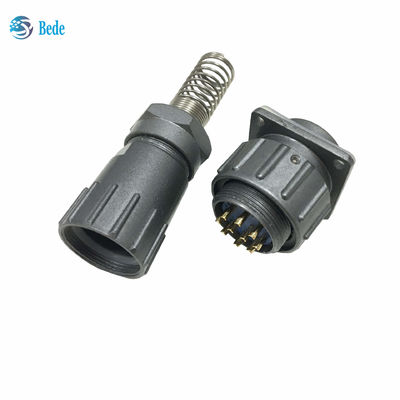

FQ Series USSR Military Series Circular Thread Connector Đàn ông và nữ
Giới thiệu ngắn gọn về các đầu nối FQ
FQ series kết nối điện tròn chống nước tuân thủ tiêu chuẩn DZ4Q / RE008-84, áp dụng loại lồng sóc độ tin cậy cao, cấu trúc tiên tiến và độ tin cậy cao.
Các sản phẩm có sức đề kháng tiếp xúc thấp, chống rung động, chống sốc, niêm phong mạnh mẽ, kết nối ghế cắm nhanh, v.v., dễ sử dụng, dễ vận hành,được sử dụng rộng rãi trong một loạt các thiết bị điện tử giữa kết nối điện.
| Tên của bộ phận | Vật liệu |
| Đinh liên lạc | Đồng bọc vàng |
| Vỏ | Sữa kim loại kẽm với sơn màu |
| Chuồng dây | Xuân thép không gỉ |
| Vật liệu niêm phong | Cao su silicone |
Pin phân phối và dòng điện định giá
FQ 14 FQ 14 series connector có sẵn trong 2 ~ 9pin
FQ 18 series connector có sẵn trong 2~7pin và 12pin
Các đầu nối dòng FQ 24 có sẵn trong 4,5,6,8,10, 19 và 26 chân
Các đầu nối FQ 30 có sẵn trong 9, 14, 32, 42 và 55 chân
Cắm và ổ cắm và kích thước FQ series

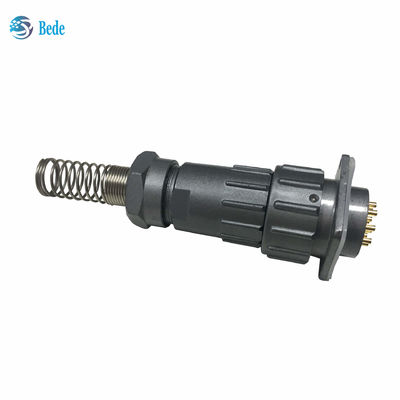

1. Ống dây thẳng vòi xuân
| Loại | ΦD1/mm | L1/mm | Φd Cáp niêm phong vỏ/mm |
| FQ14 | 21 | 47/50 | Φ5, 6, 7, 8 |
| FQ18 | 27 | 53 | Φ 6, 8, 9, 10 |
| FQ24 | 33 | 61 | Φ 6, 10, 12, 14 |
| FQ30 | 39.5 | 68 | Φ 14, 16, 18 |

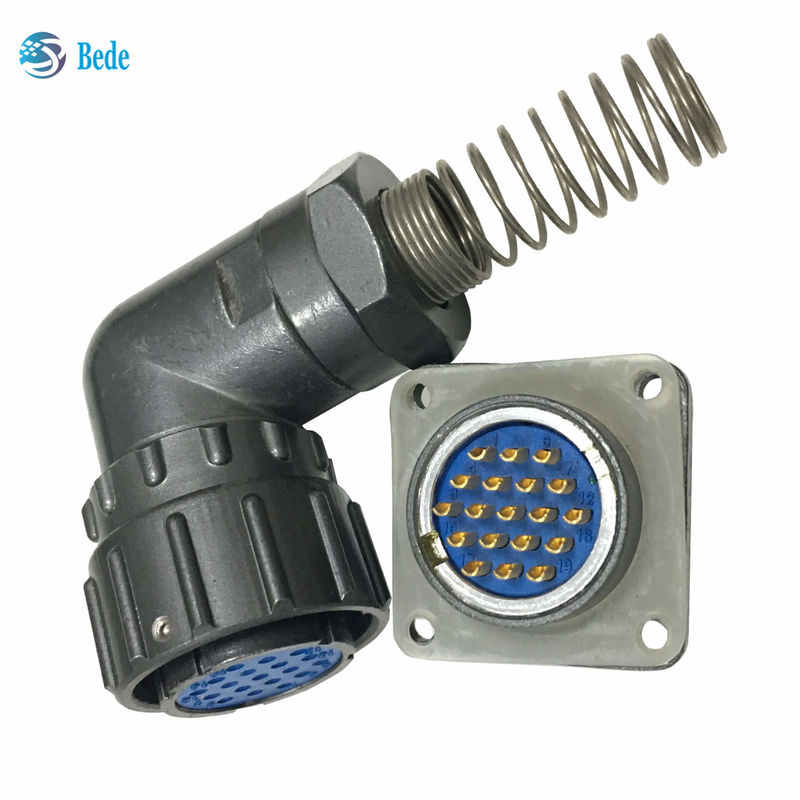

2.Cắm bồn phun dây góc phải
| Loại | ΦD1/mm | L2/mm | L3/mm | Φd Cáp niêm phong vỏ/mm |
| FQ14 | 21 | 38.3 | 37 | Φ 6, 7, 8 |
| FQ18 | 27 | 43.8 | 38 | Φ 6, 8, 9, 10 |
| FQ24 | 33 | 55.8 | 45 | Φ 6, 10, 12, 14 |
| FQ30 | 39.5 | 57.8 | 50 | Φ 14, 16, 18 |
3. Quảng trường FlangeChất chứa
| Loại | a/mm | b/mm | ΦD2/mm |
| FQ14 | 17±0.2 | 24 | 14 |
| FQ18 | 20±0.2 | 27 | 18 |
| FQ24 | 26±0.2 | 33 | 24 |
| FQ30 | 31±0.2 | 38 | 30 |
4. Cáp chứa với vòm vuông
| Loại | ΦD3/mm | L1/mm | Φd Cáp niêm phong vỏ/mm |
| FQ14 |
19.7 |
47/50 | Φ5, 6, 7, 8 |
| FQ18 | 23.8 | 53 | Φ 6, 8, 9, 10 |
| FQ24 | 30 | 61 | Φ 6, 10, 12, 14 |
| FQ30 | 36 | 68 | Φ 14, 16, 18 |
5. Thùng vòng tròn
| Loại | ΦD3/mm | M | ΦD2/mm | C/mm |
| FQ14 | 19.7 | M14 | 14 | 13.2 |
| FQ18 | 23.8 | M18 | 18 | 17.2 |
| FQ24 | 30 | M24 | 24 | 23.2 |
| FQ30 | 36 | M30 | 30 | 29.2 |
Đặc điểm kỹ thuật
Nhiệt độ: -55°C ~ +105°C
Độ ẩm tương đối: 98 ± 3% ở 40 °C
Vibration: 10-2000HZ, 150m/s2
Sốc: 500m/s2
Không khí: 1 KPa
Chống: 0,1MΩ phút.
Độ bền: 500 chu kỳ
Làm thế nào để hỏi và mua
Vui lòng cho chúng tôi biết mã và số lượng như trong hình bên dưới và chúng tôi sẽ cung cấp cho bạn giá và dịch vụ tốt nhất.
